| Công suất tải định mức: | |
|---|---|
| Chiều cao nâng: | |
| Số lượng: | |
Nhận xét:
· Chiều dài của L1 tăng thêm 65mm và chiều rộng của kênh đặt cọc tăng thêm 65mm.
· Tối đa. khoảng cách bên ngoài của ngã ba là 700mm.

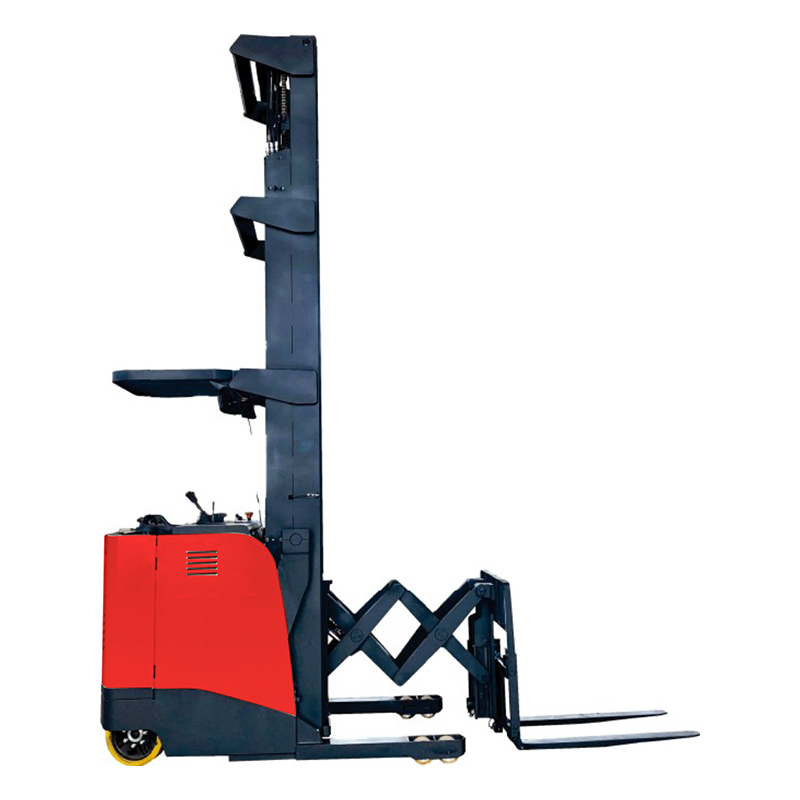

| Người mẫu | Đơn vị | CQD16J |
| Loại quyền lực | Pin axit chì | |
| Kiểu lái xe | Loại đứng bên cạnh | |
| Tải định mức | Q(kg) | 1600 |
| Chiều cao nâng | h3(mm) | 6000 |
| chiều dài tổng thể | L1(mm) | 2680 |
| chiều rộng tổng thể | b1/b2(mm) | 1090/1520 |
| Số bánh trước/sau (x=bánh dẫn động) | s/e/l(mm) | 40/122/1070 |
| Chiều rộng bên ngoài của càng nâng | b5(mm) | 266-720 |
| Chiều rộng bên trong của chân đỡ | b4(mm) | 1280 |
| Ngã ba nghiêng về phía trước/lùi | 。 | 3/5 |
| Chiều cao đóng cột | h1(mm) | 2980 |
| Chiều cao nâng miễn phí | h2(mm) | 2050 |
| Chiều cao tối đa của cột trong quá trình nâng (bao gồm cả tựa lưng tải) | h4(mm) | 6970 |
| Chiều rộng của tựa lưng tải | b3(mm) | 850 |
| Chiều cao của tấm chắn bảo vệ đầu | h6(mm) | 2325 |
| Chiều cao của chân đỡ so với mặt đất | h8(mm) | 130 |
| Chiều cao của bảng trạm | h7(mm) | 360 |
| Khoảng cách chuyển tiếp | L4(mm) | 1020 |
| Chiều cao tối thiểu của cột buồm so với mặt đất | mm | 130 |
| Chiều cao của xe so với mặt đất | m(mm) | 50 |
| Pin, điện áp/công suất định mức | V/A | 48/400 |
| Trọng lượng của pin | kg | 655 |
| Trọng lượng xe (bao gồm cả pin) | kg | 4050 |
| Công suất động cơ lái xe (S2-60 phút) | kw | 45(AC) |
| Công suất động cơ nâng | kw | 8.6 |
| Lốp xe | Polyurethane | |
| Kích thước lốp, bánh xe gấu | mm | Φ130×85 |
| Kích thước lốp, bánh dẫn động | mm | Φ 343×135 |
| Kích thước lốp, bánh xe cân bằng | mm | Φ 180×76 |
| Số bánh trước/sau (x=bánh dẫn động) | 4/1x-2 | |
| Vệt bánh xe, bên lái | mm | 735 |
| Vết bánh xe, bên gấu | mm | 1407 |
| Chiều dài cơ sở | y(mm) | 1675 |
| Trung tâm tải | C(mm) | 500 |
| Phần nhô ra phía trước | x(mm) | 280 |
| Bán kính tum | Wa(mm) | 1920 |
| Chiều rộng kênh xếp chồng (pallet 1200x1000) Hướng ngã ba 1200 | Ast(mm) | 3056 |
| Chiều rộng kênh xếp chồng (pallet 1200x800)1200 dọc theo hướng ngã ba | Ast(mm) | 3122 |
| Tải trọng trục đầy đủ, phuộc tiến, phía dẫn động/phía beu | kg | 1150/4500 |
| Tải trục đầy đủ, phục hồi ngã ba, slde ổ đĩa/beat slde | kg | 2330/3320 |
| Tải trục không tải, phía truyền động/phía chịu tải | kg | 2536/1514 |
| Tốc độ lái xe, đầy tải/không tải | km/giờ | 7,8/8 |
| Tốc độ nâng, đầy tải/không tải | mm/s | 140/280 |
| Tốc độ đi xuống, đầy tải/không tải | mm/s | 300/150 |
| Max.climbing, đầy tải / không tải (S2-5 phút) | mm/s | 6 |
| Kiểu phanh | Phanh điện từ | |
| Kiểu lái | Tay lái điện tử | |
| Phương pháp thay pin | Kiểu kéo bên |
