| Modell |
Einheit |

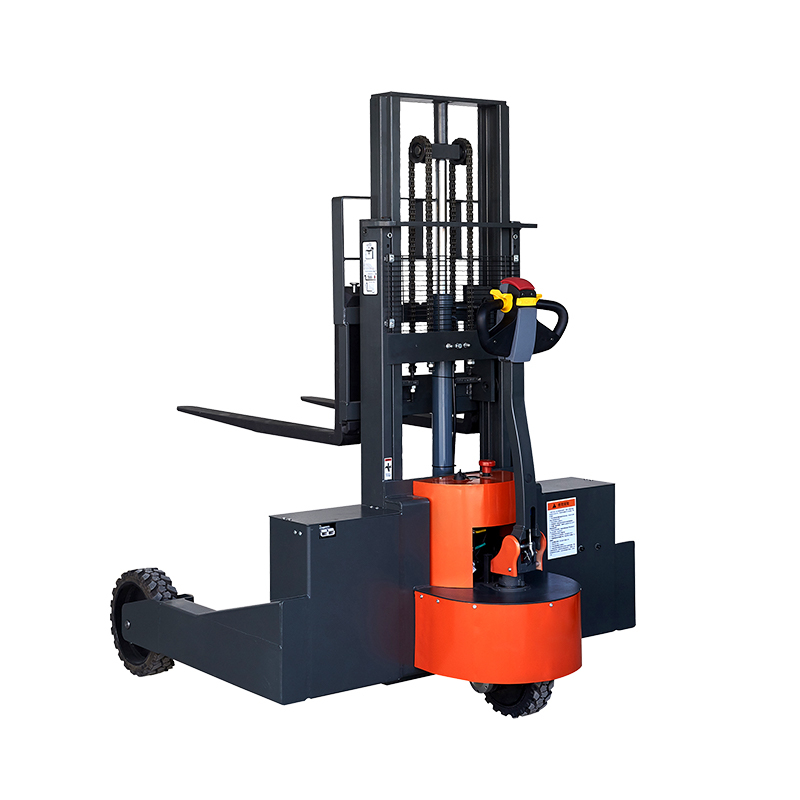

CDD-H |
| Leistung |
Tragfähigkeit |
kg |
1500/2000 |
| Lastschwerpunkt |
mm |
500 |
| Fahrgeschwindigkeit ohne Last/mit Last |
km/h |
3,5/3 |
| Hubgeschwindigkeit ohne Last/mit Last |
mm/s |
110/80 |
| Reduzierte Geschwindigkeit ohne Last/mit Last |
mm/s |
100/100 |
| Steigfähigkeit ohne Last/mit Last |
% |
8/6 |
| Abmessungen |
Gesamtlänge/Breite des Rahmens (ohne Plattform) |
mm |
1730/1570 |
| Radstand |
mm |
1178 |
| Gabelgröße (Länge x Breite x Dicke) |
mm |
1070×100×35 |
| Gabelaußenbreite |
mm |
210-960 |
| Bodenfreiheit |
mm |
50 |
| Höhe der Gabel abgesenkt |
mm |
130 |
| Minimaler Wenderadius |
mm |
1355 |
| Minimale Schnittmenge |
mm |
2340 |
| Rad |
Vorderrad |
mm |
300×115 |
| Antriebsrad |
mm |
300×90 |
| Antriebsmotor Nennleistung/Wechselstrommotor |
kw |
1.5 |
Elektrische
Komponenten |
Nennleistung des Hubmotors/Gleichstrommotor |
kw |
2.2 |
| Spannung |
V |
24 |
| Batterie |
Kapazität |
Ah |
120 |
| Gewicht |
kg |
35×2 |
|
| Masttyp |
Max. Hubhöhe |
Gesamthöhe des Mastes |
Höhe Mast ausgefahren |
Dienstgewicht |
| Simplex-Mast |
1600 mm |
2080 mm |
2080 mm |
735 kg |
| 2-stufiger Mast |
2000mm |
1580 mm |
2550 mm |
755kg |
| 2500 mm |
1830 mm |
3050 mm |
790kg |
| 3000 mm |
2080/1980 mm |
3550/3450 mm |
820kg |
| 3500 mm |
2330 mm |
4050 mm |
850kg |
