| Capacità di carico nominale: | |
|---|---|
| Altezza di sollevamento: | |
| Voltaggio/capacità della batteria: | |
| Quantità: | |
Configurazione standard
· Controllore Curtis
· Pompa Bucher
· 24 V/120 Ah

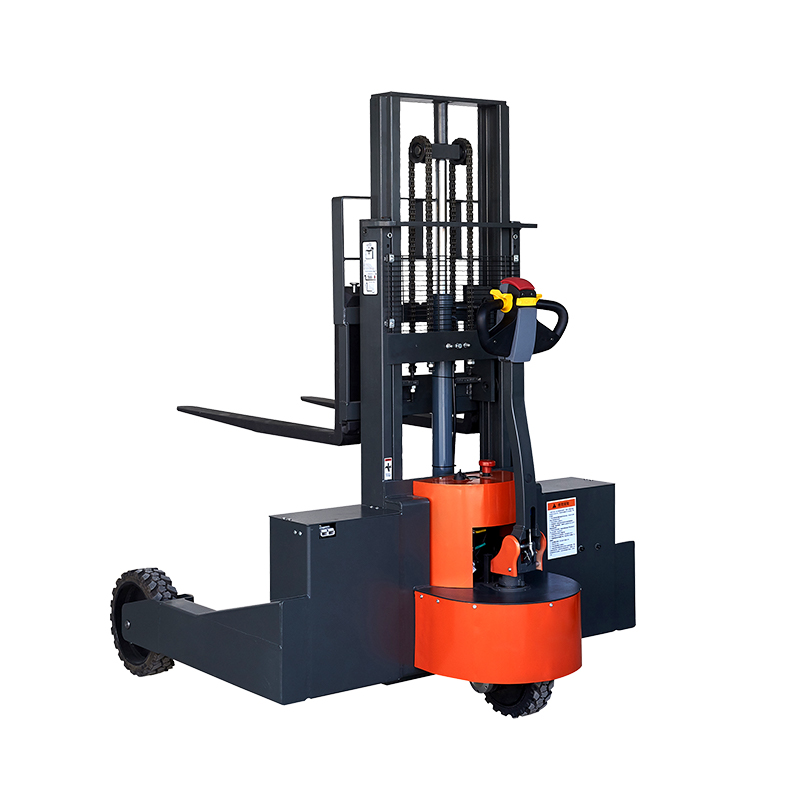

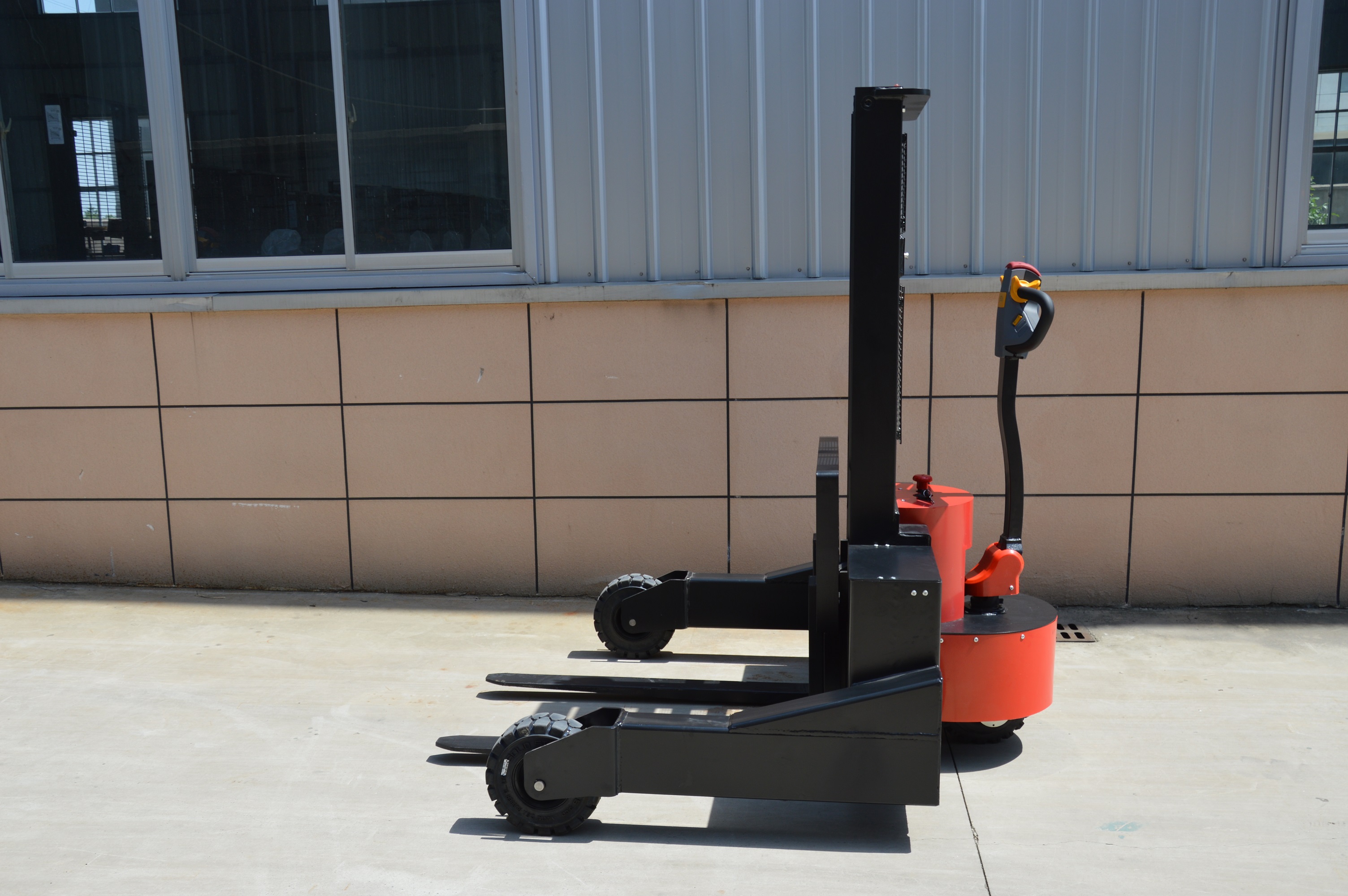

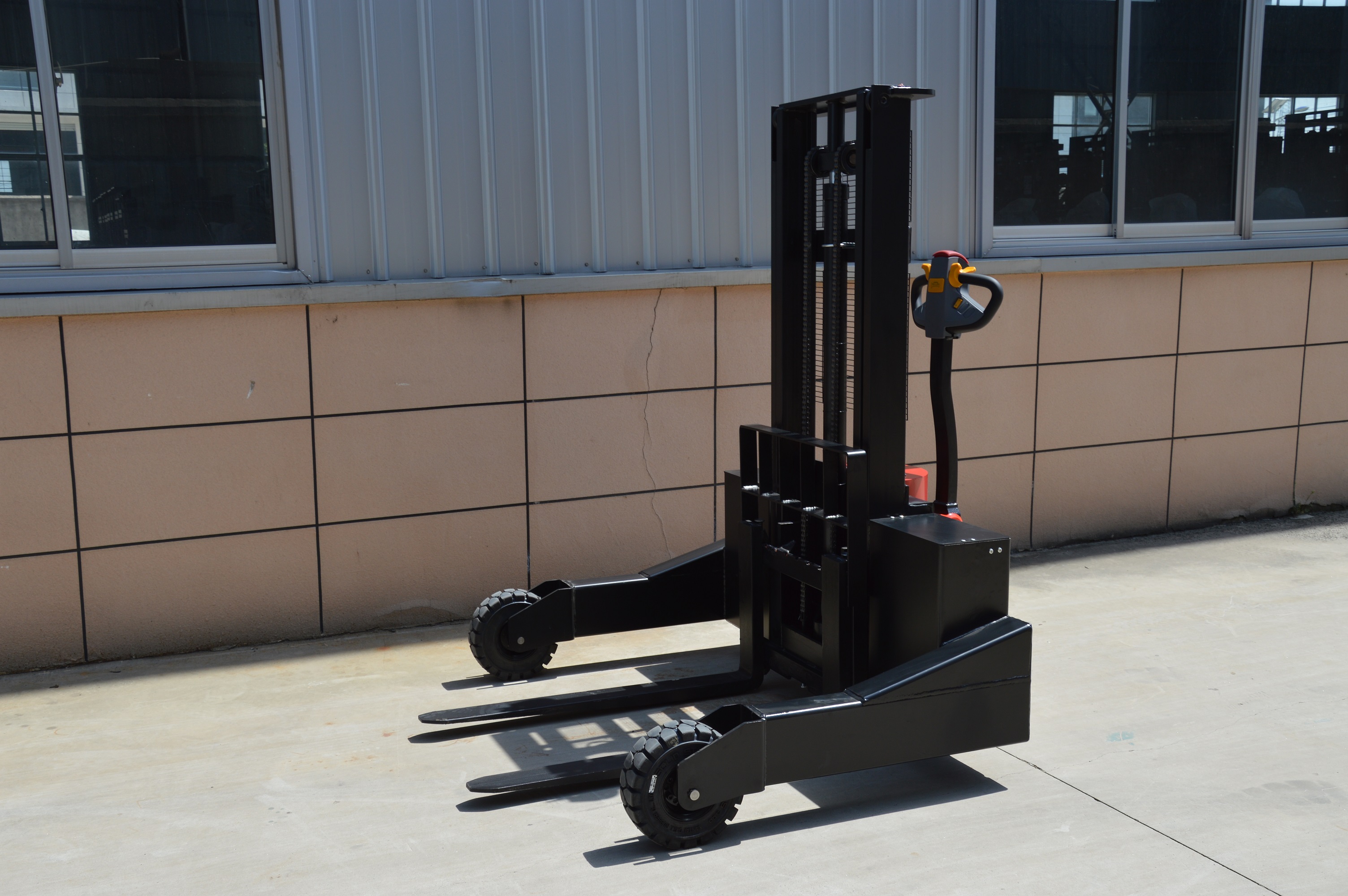

| Modello | Unità | CDD-H | |||
| Prestazione | Capacità di carico | kg | 1500/2000 | ||
| Centro di carico | mm | 500 | |||
| Velocità di marcia senza carico/con carico | km/ora | 3,5/3 | |||
| Velocità di sollevamento senza carico/con carico | mm/s | 110/80 | |||
| Velocità ridotta senza carico/con carico | mm/s | 100/100 | |||
| Capacità di salita in pendenza senza carico/con carico | % | 8/6 | |||
| Dimensioni | Lunghezza/larghezza totale del telaio (senza piattaforma) | mm | 1730/1570 | ||
| Interasse | mm | 1178 | |||
| Dimensioni della forcella (lunghezza x larghezza x spessore) | mm | 1070×100×35 | |||
| Larghezza esterna forca | mm | 210-960 | |||
| Altezza da terra | mm | 50 | |||
| Altezza forca ribassata | mm | 130 | |||
| Raggio di sterzata minimo | mm | 1355 | |||
| Aisie minimo intersecante | mm | 2340 | |||
| Ruota | Ruota anteriore | mm | 300×115 | ||
| Ruota motrice | mm | 300×90 | |||
| Motore di azionamento Potenza nominale/motore CA | chilowatt | 1.5 | |||
| elettrici Componenti |
Motore di sollevamento Potenza nominale/motore CC | chilowatt | 2.2 | ||
| Voltaggio | V | 24 | |||
| Batteria | Capacità | Ah | 120 | ||
| Peso | kg | 35×2 | |||
| Tipo di albero | Altezza massima di sollevamento | Altezza complessiva dell'albero | Altezza albero esteso | Peso di servizio | |
| Albero semplice | 1600 mm | 2080 mm | 2080 mm | 735 kg | |
| Albero a 2 stadi | 2000 mm | 1580 mm | 2550 mm | 755 kg | |
| 2500 mm | 1830 mm | 3050 mm | 790 kg | ||
| 3000 mm | 2080/1980mm | 3550/3450mm | 820 kg | ||
| 3500 mm | 2330 mm | 4050 mm | 850 kg | ||
